- No. de Modelo: DY-ACSR-Y1603006
- Aplicación : Construcción , Aéreo , Industrial , Central Eléctrica
- Voltaje : Cable de Voltaje de Baja y Media
- Corriente : DC & AC
- Material de aislamiento : sin Aislamiento
- Forma Material : Alambre redondo
- Alambre Material del núcleo : Acero
- Certificación : ISO , CCC
- Trademark: DAYUAN CABLE
- Packing: Wooden Drum
- Standard: ISO, CCC
- Origin: Luoyang, China
- HS Code: 76141000
- Production Capacity: 4000km/Month

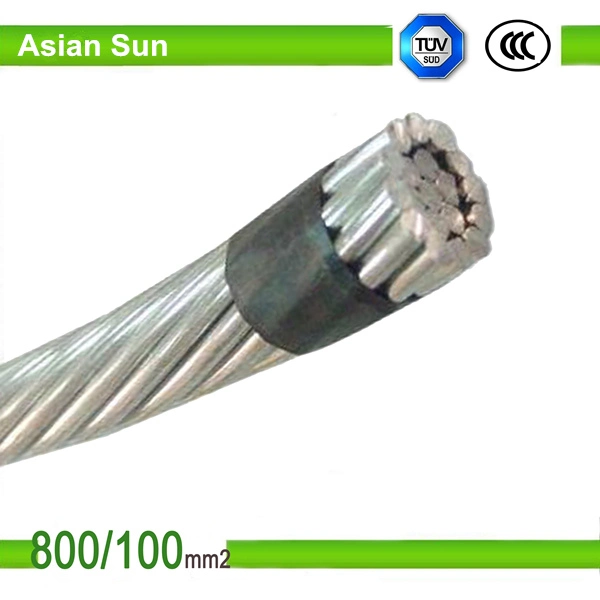

El conductor de aluminio desnudo AAC/AAAC ACSR/Cable de alimentación superior
1. Aplicaciones de cable ACSR
Utilizado como sobrecarga desnuda el cable de transmisión y distribución primaria y secundaria de cable. ACSR ofrece una óptima resistencia a la línea de diseño. La variable el núcleo de acero trenzado permite la intensidad deseada se logra sin sacrificar la ampacity.
2. La construcción de Cable ACSR
3. Normas de Cable ACSR
La norma ASTM-B232 especificación estándar para Concentric-Lay filamentos conductores de aluminio 1350
BS215-2 los conductores de aluminio reforzado con acero -para la transmisión de potencia superior
La norma DIN48204 conductores multifilares de aluminio reforzado con acero
IEC209 conductor trenzado de aluminio reforzado de acero
GB/T1179-2008 conductor de aluminio reforzado de acero
CSA C49 los conductores de aluminio reforzado de acero
El conductor de aluminio reforzado de acero
ACSR ASTM B232
Nombre en código | Valor nominal | / Número/diámetro | Zona calculada mm2 | Mm de diámetro | La resistencia ≤Ω/km. | La fuerza KN | El peso Kg/km. | |||
AWG o MCM | Al. Mm | El acero Mm | Al. | El acero | En total | |||||
Turquía | 6 | 6/1.68 | 1/1.68 | 13.29 | 2.19 | 15.48 | 5.04 | 2.1586 | 5.24 | 54 |
Swan | 4 | 3/2.12 | 1/2.12 | 21,16 | 3.55 | 24.71 | 6.36 | 1.3557 | 8.32 | 85 |
Swanate | 4 | 7/1.96 | 1/2.61 | 21,16 | 5,35 | 26.51 | 6.53 | 1.3557 | 10,53 | 100 |
Sparrow | 2 | 6/2.67 | 1/2.67 | 33.61 | 5.61 | 39.22 | 8.01 | 0.8535 | 12.70 | 136 |
Sparate | 2 | 7/2.47 | 1/3.30 | 33.61 | 8.52 | 42.13 | 8.24 | 0.8535 | 16.11 | 159 |
Robin | 1 | 6/3.00 | 1/3.00 | 42.39 | 7.10 | 49.49 | 9.00 | 0.6767 | 15.85 | 171 |
Raven | 1/0 | 6/3.78 | 1/3,37 | 53.48 | 8.90 | 62.38 | 10.11 | 0.5364 | 19.32 | 216 |
La codorniz | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 11.23 | 78.65 | 11,34 | 0.4255 | 23.62 | 273 |
Paloma | 3/0 | 6/4.25 | 1/4.25 | 85.03 | 14.19 | 99.22 | 12.75 | 0.3373 | 29.41 | 343 |
Penguin | 4/0 | 6/477 | 1/4.77 | 107.23 | 17.87 | 125.10 | 14.31 | 0.2675 | 37.06 | 433 |
Waxwing | 266.8 | 18/3.09 | 1/3.09 | 135.16 | 7.48 | 142.64 | 15.45 | 0.2133 | 30.27 | 431 |
La perdiz | 266.8 | 26/2.57 | 7/2.00 | 135.16 | 22.00 | 157.16 | 16.28 | 0.2143 | 50.29 | 546 |
El avestruz | 300 | 26/2,73 | 7/2.12 | 152.00 | 24.71 | 176.71 | 17.28 | 0.1906 | 56.52 | 614 |
Merlin | 336.4 | 18/3.47 | 1/3.47 | 170.45 | 9.48 | 179.93 | 17.5 | 0.1691 | 38.23 | 544 |
Linnet | 336.4 | 26/2.89 | 7/2.25 | 170.45 | 21.81 | 198.26 | 18.31 | 0.1699 | 62.71 | 689 |
Oriol | 336.4 | 30/2.69 | 7/2.69 | 170.45 | 39.81 | 210.26 | 18.83 | 0.1704 | 77.27 | 784 |
Chickadee | 397.5 | 18/3.77 | 1/3.77 | 201.42 | 11.16 | 212.58 | 18,85 | 0.1431 | 43.99 | 642 |
Brant | 397.5 | 24/3,27 | 7/2.18 | 201.42 | 26.13 | 227.55 | 19.61 | 0.1438 | 64.69 | 762 |
Lbis | 397.5 | 26/3.14 | 7/2.44 | 201.42 | 32.77 | 234.19 | 19.88 | 0.1438 | 72.11 | 814 |
Alondra | 397.5 | 30/2.92 | 7/2.92 | 201.42 | 46.97 | 248.39 | 20.44 | 0.1442 | 88.69 | 927 |
Pelican | 477 | 18/4.14 | 1/4.14 | 241.68 | 13.42 | 255.10 | 20.70 | 0.1193 | 52.16 | 771 |
El parpadeo | 477 | 24/3.58 | 7/2.39 | 241.68 | 31.29 | 272.97 | 21.49 | 0.1199 | 76.66 | 915 |
Hawk | 477 | 26/3.44 | 7/2.67 | 241.68 | 39.42 | 281.10 | 21,79 | 0.1199 | 86.65 | 978 |
La gallina | 477 | 30/3,20 | 7/3.20 | 241.68 | 56.39 | 298.07 | 22,40 | 0.1201 | 105.34 | 1112 |
El águila pescadora | 556.5 | 18/4.47 | 1/4.47 | 282.00 | 15,68 | 297.68 | 22,35 | 0.1022 | 60.88 | 899 |
El perico | 556.5 | 24/3.87 | 7/2.58 | 282.00 | 36.58 | 318.58 | 23.22 | 0.1027 | 88.22 | 1067 |
Paloma | 556.5 | 26/3.72 | 7/2.89 | 282.00 | 45.94 | 327.94 | 23,55 | 0.1027 | 101.03 | 1140 |
